Сообщение автор zloli в Вт Апр 10, 2018 11:59 pm

Хочу создать фальшивый пистолет.


Требования
Был похож на револьвер.
При выстреле был звук и свет

Водонепроницаемый и ударопрочный
Корпус из пластмассы
Батарейка меняется как патрон

zloli

Сообщения : 4
Дата регистрации : 2018-03-21

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Ср Апр 11, 2018 1:20 pm

А что-нибудь романтическое в качестве названия?

Предлагаю звук кольта https://zvukov.com/?cat=67

Свет белый или красный? Или оранжевый?
Свет во все стороны или как фонарик с узким лучом из ствола?

А бегущие огни вдоль ствола во время выстрела?

А звук бластера, как дополнительное вооружение?
Седьмая строчка "Лазерный пистолет": https://wav-library.net/electronic-weapons?page2

Сегодня принесу на встречу почти готовую звучалку (стреляет кольтом) во временном исполнении. Осталось предусмотреть подключение кнопок и светодиодов и сделать печатную плату - пока всё собрано висящими проводами на старой плате, что была под рукой.

Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Ср Апр 11, 2018 6:55 pm

Стоит начать с выбора прототипа из существующих образцов револьверов. Это поможет, даже если рисовать свой дизайн, чтобы он был красивый и похож на револьвер.

Еще стоит выбирать модели с длинным барабаном, чтобы был больше объем камеры для динамика. Или пробовать удлинить барабан у модели с изначально меньшей длиной. Если весь револьвер будет полый, то барабан мог бы быть любой длины - камера была бы в остальном корпусе.




идея для размышления об размещении элемента питания



Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Ср Апр 11, 2018 8:27 pm

Набросал возможную схему с размерами. Батарейка влезает еле-еле. Можно или слегка увеличить рукоять или всё изделие целиком. Но динамик поместился, как родной.


Можно использовать фанеру 10 мм, как основу.
Вырезы под динамик, акустическую камеру и батарейку:


Дужку защиты спускового крючка надо будет усилить или сделать ее из другого материала. Фанера такой тонкости не крепкая вещь.

Стенки барабана получаются толщиной 3 мм - добиться достаточной прочности вполне получится, надо только придумать из чего удобнее их сделать. Как вариант, ламинировать из слоев картона на прочном клею.

Батарейки должно хватить надолго (десятки тысяч выстрелов, если я ничего не напутал), поэтому ее можно убрать под крышку рукоятки на шурупах.

Шевеление спускового крючка надо еще додумать.

Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Ср Апр 11, 2018 8:32 pm


Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Пт Апр 13, 2018 2:55 pm

Двигаю проект:


Печатная плата 25х15 мм (маленькая, размер с фалангу пальца):


Спасибо GenaAlfa за значительную помощь проекту:

Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Сб Апр 14, 2018 8:41 pm

Готовая плата. Нравится?


Осталось дописать программу в части логики обработки нажатия на курок и спусковой крючок и прошить контроллер. Ну и, конечно, было бы куда эту красоту монтировать.

А начинатель проекта пропал. Наверное потерял интерес. Или веру в себя. Со вторым могу помочь. И обсуждением, и советами, и руководством по конеретным действиям. Чему-то надо будет научиться - тоже помогу. Но для этого не надо пропадать. И ведь даже не похвалила Smile

zloli, это твой проект, ты определяешь, куда ему двигаться, и руководишь исполнителями. Начни с простого - с ответов на вопросы. У меня новых вопросов накопилось, а старые еще без ответа. И не сдерживайся задавать вопросы сама. Их у тебя должно быть много! Смелее!

Нам бы сейчас очень пригодилось участие Kuravaxs с 3D-принтером. Kuravaxs, починишь? Кроме того, кто нам мешает сделать два пистолета. Или три. Чтобы хватило на всех участвующих.

Что я расчитываю не делать (но могу, если будет некому):
- разрабатывать окончательный вид изделия;
- продумывать конструкцию до конца, включая расположение микропереключателей, лампочек и т. п.;
- расчитывать окончательный проект с точными размерами;
- делать проект для 3D-печати;
- продумывать логику, как должны работать кнопки, в какой очередности светить лампочками и включать звук, и так далее;
- паять проводки и не собирать всю конструкцию.

Что я предполагаю делать:
- проконтролировать правильность проекта, чтобы уберечь от ошибок и потерянного времени;
- участвовать в обсуждении, чтобы помочь не оставить, возможно, важных вещей забытыми;
- помочь определиться в технологии изготовления;
- подобрать детали и совершить их покупку.
- помочь изготовить некоторые сложные детали, если такие будут.
- помочь в распределении задачь и составлении плана работ.
- помочь с программированием контроллера;

Чего бы мне очень не хотелось, но могу (пока не надоест):
- напоминать

Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Пн Апр 16, 2018 4:16 pm

А еще бывает так...

Вот таким оно продается в магазине:


вот таким его делают любители:

https://www.blackgate.net/blog/2010/page/6/
https://www.blackgate.net/blog/steampunk-nerf-maverick-prototype-001/








Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Пн Апр 16, 2018 5:22 pm

Помогите проекту, предложите интересный внешний вид для нашего револьвера. Ничем себя не ограничивайте!


Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор zloli в Вт Апр 17, 2018 8:22 pm


Я попробовала нарисовать на бумаге. Когда будет готов компьютерный вариант рисовки выложу его.

zloli

Сообщения : 4
Дата регистрации : 2018-03-21

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Вт Апр 17, 2018 9:12 pm

zloli пишет:Я попробовала нарисовать на бумаге. Когда будет готов компьютерный вариант рисовки выложу его.

Лиха беда начало. Поздравляю с почином!
В какой программе собираешься рисовать?
Я делаю чертежи в Solid Edge 2D drafting

Рисовать стоит, не откладывая решение или хотя бы обдумывание других технических вопросов, потому что они могут сильно влиять на внешний вид.

Начиная рисовать, чего ты хочешь добиться от внешнего вида?

Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор zloli в Вт Апр 17, 2018 9:43 pm

Я хотела нарисовать версию, чтобы нужно было рапечатать и обозначить размеры, но получилось не очень хорошо

zloli

Сообщения : 4
Дата регистрации : 2018-03-21

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Вт Апр 17, 2018 11:03 pm

zloli пишет:Я хотела нарисовать версию, чтобы нужно было рапечатать и обозначить размеры, но получилось не очень хорошо

Получилось как раз хорошо. Аккуратно, наглядно. Очень хорошая заготовка, чтобы развивать ее к более совершенному виду.
А чтобы развивать ее, надо от итерации к итерации определять для себя, что хочеться улучшить или исправить или добавить. Например, я не уверен, что пальцу будет хватать места рядом со спусковым ключком. А еще, крючок не кажется удобным для пальца. Обратив на это внимание, можно посмотреть, а как эти элементы выглядят у настоящих револьверов. А дальше можно поправить эти моменты, нарисовать новую картинку и опять критически ее оценить.

Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор GenaAlfa в Ср Апр 18, 2018 10:22 am

может начать с изготовления барабана?
Он будет строгих размеров - под динамик.
Потом, под имеющийся барабан, вырезать грубо ножом из картона остальную часть пистолета.
Картон подпилить, чтобы удобно сидел в руке и смотрелся нормально.
Когда грубая модель будет подпилена, её перенести на бумагу и уже потом на дерево.
Я бы делал именно так.

GenaAlfa

Сообщения : 27
Дата регистрации : 2018-04-01

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Ср Апр 18, 2018 12:13 pm

GenaAlfa пишет:Когда грубая модель будет подпилена, её перенести на бумагу и уже потом на дерево.
Я бы делал именно так.
И никакой возни с компьютерными программами! Спасибо за вариант технологии!

Однако, ясная схема перед началом любых действий для успешности этих действий необходима. Пусть даже в неявном виде в голове, а не на бумаге. Но в голове она появляется (ясной) без бумаги после некоторого опыта. Поэтому не могу согласиться, что стадию схемы на бумаге можно пропустить. Это было бы не очень удачным решением.

Пляска всей конструкции от барабана - вполне обосновано. Динамик и батарейка - две реальности, определяющие размеры и конструкцию. А сделать всё из картона - это вообще замечательнейшая синица в руках! Был также предложен вариант с папье-маше, он может быть вполне жестким, если клея побольше.

Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор GenaAlfa в Ср Апр 18, 2018 12:48 pm

Вы удивитесь как легко работать с пенопластом!
Пролистайте мою кормушку - никаких бумажных эскизов и компьютерных программ! В результате быстро, просто, жёстко, долговечно и вполне работоспособно.
Хотите на спор - пистолет за три часа?
План такой:
1. склеиваем много слоёв пенопласта для барабана.
2. закрепляем полученную кучу на оси моторчика
3. включаем моторчик и обтачиваем пенопласт ножом до формы барабана.
эти три пункта занимают на 10 минут больше времени, чем время высыхания клея.
4. вклеиваем динамик и плату управления на термоклей в барабан
5. в куске пенопласта вырезаем дырку, куда втискивается барабан. Сажаем его на клей.
6. вокруг барабана рисуем пистолет, глядя на опубликованные картинки
7. ножом и дремелом отрезаем всё лишнее в пенопласте.
8. теперь батарейка и курок. Всё на термоклей - батарейку менять не придётся, она вечная.
9. дремелом и нождачкой допиливаем до удобства и красот. Закрываем батарейку.
10. окраска фломастерами или из балончика
Всегда учитываем то, что пенопласт плавится от клеев и красок.

GenaAlfa

Сообщения : 27
Дата регистрации : 2018-04-01

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Ср Апр 18, 2018 5:51 pm

GenaAlfa пишет:Вы удивитесь как легко работать с пенопластом!
Совешненно согласен. Пенопласт достоин удивления! Сегодня на занятии попробовали поработать с пенопластом, чтобы впечатлиться. Несомненно очень легкий в обработке материал, с которым обязательно надо было познакомиться - и удивить. И к текущей задаче тоже хорошо подходит. А возможный недостаток прочности легко лечится обклеиванием. Строительный пенопласт был бы моим выбором №1 для первого макета, да и, возможно, окончательной конструкции, я тут соглашусь. Хотя у других материалов тоже есть свои плюсы.

Сегодня на встрече обсудили разные технологии, попробовали приложить руки. zloli пока привлекает 3D-принтер, видимо, потому, что очень маленький опыт работы руками. Подождем, как она освоит 3D-моделирование, оценит трудозатраты. Это тоже полезно.

GenaAlfa пишет:Пролистайте мою кормушку - никаких бумажных эскизов и компьютерных программ! В результате быстро, просто, жёстко, долговечно и вполне работоспособно.
И в очень черновом виде. Чтобы проверить идею - самое то. А если хочется "конфетку"? Тебе самому никогда не приходилось чертежи рисовать для своих проектов? Честно?

GenaAlfa пишет:Хотите на спор - пистолет за три часа?
Верю. Зачем спорить? Ты уверен, что схема на бумаге вредит? А я уверен, что когда никакая работа с реальным материалом не идет (и опыт просто отсутствует), начать с рисунка - это несопоставимые по трудности задачи. Можешь делать без чертежа - делай (и переделывай). Тому, у кого проблема делать - мое предложение и совет - начать с изображения на бумаге того, что хочешь получить в итоге. Невозможность нарисовать говорит о том, что и в голове схемы-плана нет. И не обязательно на бумаге. Можно ведь нанести разметку сразу на материал (и увидеть, что лучше бы не пачкать сразу доску, не проверив на бумаге). Даже тебе пришлось написать план из 10 пунктов, чтобы передать опыт тем, у кого его не было. А ведь одна картинка стоит тысячи слов.

Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор zloli в Ср Апр 18, 2018 6:40 pm


zloli

Сообщения : 4
Дата регистрации : 2018-03-21

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Ср Апр 18, 2018 9:00 pm


Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор vlad_mod в Пт Апр 20, 2018 8:24 pm

а что за мк?
вместо батареек можно юзать 18650(большее напряжение(3,7в))


vlad_mod

Сообщения : 53
Дата регистрации : 2018-04-14
Возраст : 14
Откуда : Рига

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Пт Апр 20, 2018 10:01 pm

vlad_mod пишет:а что за мк?
Смотри выше по ветке - там есть схема, на схеме контроллер подписан - 8-ми разрядный PIC, то что было под рукой. На борту нет железного I2S, но достаточно флеша (и ее удобное чтение) и встроенный умножитель 8х8.

vlad_mod пишет:вместо батареек можно юзать 18650(большее напряжение(3,7в))
Согласен, для подобного проекта очень удобное напряжение.
Я заказал ER18505 длиной с пальчиковую батарейку, то есть покороче, чем 18650. У конкретно этого элемента мало того что удобное напряжение, так и нагрузочная способность согласуется с 8-омным динамиком.
Здесь я перечислил то, что выбрал для этого проекта.


Последний раз редактировалось: Electron (Вс Апр 22, 2018 2:22 am), всего редактировалось 1 раз(а)

Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Пт Апр 20, 2018 11:06 pm

Платная 3D модель. Но даже без покупки можно посмотреть с разных сторон.
Taurus Revolver 1-1 Scale 3D print model

Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз

Re: фальшивый пистолет

Сообщение автор Electron в Чт Апр 26, 2018 8:59 pm

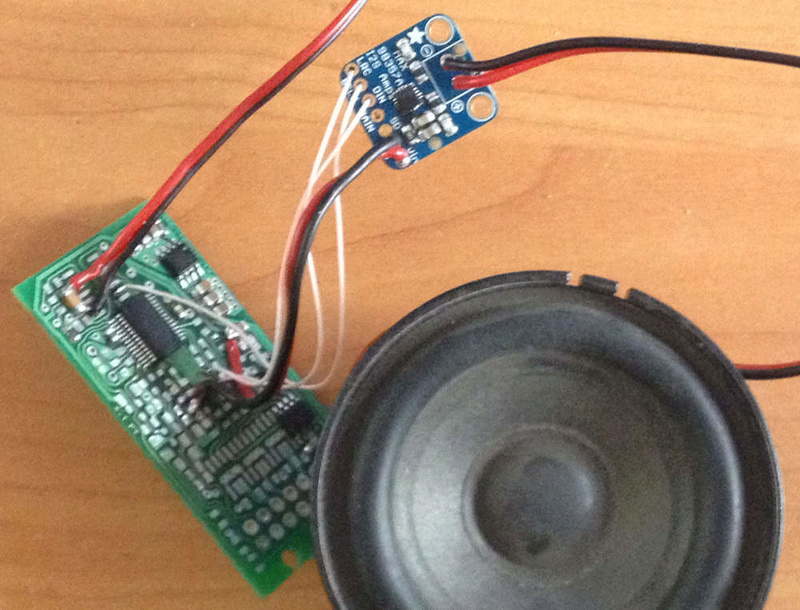

Пришел динамик (на фото слева), мы его попробовали — нерадостно тихо.
Разукомплектовал Bluetooth колонку. Динамик из нее чуть больше — Ø41мм х 22мм, а его сопротивление меньше — 4 Ома. Соответственно, и звучит громче. Но не очень намного — раза в два, не больше.

Видимо, для улучшения равномерности частотной характеристики при таких маленьких размерах какие-то конструктивные особенности динамиков приводят к их заметно меньшей эффективности (чувствительности). А пока можно констатировать, что при таких размерах ни близко не получается повторить той громкости, которая нас так радовала с предыдущим динамиком.

На очереди испытания этих же динамиков но уже в честных коробочках(колоночках).

Electron
Admin

Сообщения : 105
Дата регистрации : 2018-01-17

http://riga10electron.forum2x2.ru

Вернуться к началу Перейти вниз
